Também conhecido como dobras Z ou Joggles, o conjunto de punção e matriz Offset é capaz de fazer duas dobras ao mesmo tempo. Esta é a solução para aplicações que exigem a união de materiais ou quando é necessário fazer uma segunda dobra que não interfira na primeira.
Vantagens ▶ Dobragem fácil e rápida das caixas ▶ Fácil remoção do perfil acabado ▶ Compatível com punções/ferramentas de topo ▶ Produção individual possível
Vantagens Produção em dois ou três tempos Redução de marcas através de dispositivo de retenção com mola Componentes ativos são reforçados Alta repetibilidade através de backgauge integrado Teste funcional e ajuste através de dobras de teste - com suas folhas de amostra Adequado para Espessura do material até 4,0 mm mínimo dentro de Ø: 2,5 mm x espessura do material para aço e alumínio 3,0 mm x espessura do material para aço inoxidável
Tonelagem 150 kN/m máx. Material 42Cr: 900-1150 N/mm2 Vantagens - É possível produzir curvatura de perfis fechados - É possível produzir perfis de canais grandes - Fácil remoção - Produção individual
Pressione o freio rolla-v sem arranhões, é melhor colocar o filme na superfície da peça quando você dobrar. e recomendaremos o tamanho da matriz roll-v adequado para você de acordo com a placa que você dobra.
Matrizes ajustáveis estilo calço As matrizes inferiores ajustáveis podem ser consideradas uma das adições mais versáteis a uma prensa dobradeira. Com este tipo de ferramenta, as aberturas podem ser dispostas de 6,35mm a 381mm. Os espaçadores são fornecidos para produzir a abertura necessária. Os espaçadores com fenda permitem uma fácil remoção para alterar a abertura da matriz. Quando não estão em uso, os espaçadores são posicionados nas laterais do bloco da matriz. Essas matrizes podem ser fornecidas em comprimentos sólidos ou seccionadas para facilitar o manuseio.
O tamanho da lâmina reta: 835*146*26mm, 90 graus. o material é 42CrMo4, a dureza é HRC47+/-3
O tamanho da lâmina reta: 835*175*40mm,60 graus. o material é 42CrMo4, a dureza é HRC47+/-3
O tamanho da lâmina reta: 835*146*26mm, 90 graus. o material é 42CrMo4, a dureza é HRC47+/-3
O tamanho da lâmina reta: 835*145*32mm,60 graus. o material é 42CrMo4, a dureza é HRC47+/-3
Matrizes

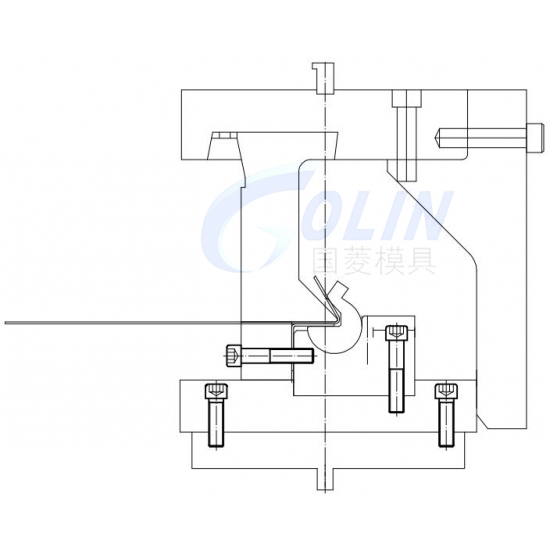

rotativas As matrizes rotativas são uma ótima solução de ferramental especial com inúmeros benefícios na operação de dobra. Como a tonelagem se dispersa com o movimento do came rotativo, a aplicação requer menos tonelagem e torna a dobra da chapa significativamente mais fácil para os operadores. Em alguns casos, o uso de uma ferramenta rotativa pode reduzir os custos de mão de obra pela metade, quando tradicionalmente é necessário mais de um operador, e aumenta a segurança. Para aplicações cosméticas, a dobra rotativa diminui muito a tonelagem e a marcação da peça, de modo que as chapas podem exigir menos proteção e ter uma aparência de acabamento melhorada.
Características da matriz rotativa:
Segurança aprimorada para peças maiores devido ao chicote de material controlado A
marcação do material é reduzida, pois a tonelagem é reduzida no ombro da matriz e a abrasão é diminuída
Tonelagem reduzida em uma aplicação em 50% ou mais
Potencial redução nas necessidades de mão de obra
origem do produto:
Maanshanmarca:
Golinporta de entrega:
Shanghai portcor:
Silvertempo de espera:
15-20 days after receiving the depositForma de pagamento:
T/T, Western union
Material: 42CrMo
Dureza: HRC47+/-3 Extinção
: Tratamento térmico de corpo inteiro
Pacote: Multi compensado
Golin está na área de processamento de chapas metálicas, e está envolvida na produção e venda de ferramentas de dobra e mesas de coroamento. A Golin pode fornecer punções e matrizes para qualquer tipo de dobradeira. Estas ferramentas são feitas de aços de alta qualidade temperados e retificados C45 e 42CrMo. A nossa gama de produtos inclui tipos de ferramentas como: Amada/Promecam, Trumpf/Wila, Bystronic/Beyeler, tipo LVD, tipo americano. A Golin possui um departamento interno de P&D especializado em projetar soluções tecnologicamente avançadas, com o apoio de nosso departamento técnico podemos projetar e fornecer punções e matrizes especiais e pesquisar a solução certa para seu projeto de dobra. As ferramentas que nossa empresa fornece para dobradeiras são eficientes e duráveis, graças à capacidade de usar tecnologia de ponta e à garantia de funcionários altamente qualificados.
TAMANHO:
O comprimento padrão do ferramental de dobradeira Golin é:
Dois tipos de L835mm e S415mm. De acordo com o comprimento da mesa de trabalho da máquina de dobradeira, ela é usada em combinação.
O tamanho de segmentação padrão é:
Matriz superior: 100 (esquerda) 10, 15, 20, 40, 50, 200, 300, 100 (direita) = 835mm (conjunto)
■ Além do comprimento padrão acima, se você precisar personalizar um comprimento especial, explique.
Modelo inferior: 10,15,20,40,50,100,200,400=835mm (conjunto)
■Além do comprimento padrão acima, se você precisar personalizar um comprimento especial, explique.
Perguntas frequentes
1. P: você é uma fábrica ou empresa comercial? Como está a experiência de extrusão de fábrica?
R: somos uma fábrica. 15 anos de experiência em fabricação. Fornecedor líder na cidade de Maanshan.
2. P: você pode colocar o logotipo da minha marca nesses produtos?
R: Sim, podemos.
3. Q: Qual é a Quantidade Mínima de Pedido (MOQ) para o seu serviço de OEM?
R: o pedido é de 1 peça.
4. Q: Quando você pode enviar os produtos após o pagamento?
R: o tempo de produção é normalmente de 15 a 25 dias.
O tamanho da matriz da TV: 835*120*60mm, V12,30 graus. o material é 42CrMo4, a dureza é HRC52-58. e V6,V8,V10,V16,V20,V25 podem ser feitos de acordo com a solicitação do cliente.
835mm 4v matriz de freio de prensa Tamanho: 835 mm, 415 mm, 835 mm de segmento Material: 42CrMo / C45 Dureza: HRC47+/-3 Têmpera: Tratamento térmico de corpo inteiro Pacote: Multi compensado
Também conhecido como dobras Z ou Joggles, o conjunto de punção e matriz Offset é capaz de fazer duas dobras ao mesmo tempo. Esta é a solução para aplicações que exigem a união de materiais ou quando é necessário fazer uma segunda dobra que não interfira na primeira.
Padrão 4v morre, V16, V22, V35, V50 com 85 graus e 88 graus. o tamanho é 60*60mm, material 42CrMo4 .o peso é 15,7kg. o material é 42CrMo4, a dureza é HRC47+/-3.
Sistema de matriz ajustável obtendo diferentes aberturas em v na mesma prensa dobradeira. Graças a esta modularidade é possível obter diferentes raios e ângulos de curvatura. As matrizes da série Ajustável Die System ajudam a dobrar confortavelmente chapas de várias espessuras em uma única configuração. Diferentes larguras (aberturas "V") podem ser ajustadas de acordo com as especificações necessárias de forma simples e rápida graças às barras de ajuste. disponível com diferentes aberturas de acordo com a espessura da chapa a ser dobrada. Movimento das partes móveis em 3 formas: sistema Shim Style, sistema manual e sistema motorizado. Exceto o sistema Shim Style ， o equipamento é composto por 3 partes principais: a estrutura da matriz, a estrutura de suporte e as barras de ajuste. O suporte pode ser fornecido com diferentes espigas.
Matriz inferior Multi V Material: 42CrMo / C45 Dureza: HRC47+/-3
A estrutura da mesa de compensação de reflexão da dobradeira pode prometer a precisão de dobra para ângulo e rigidez quando você dobra a peça de trabalho
Sistema de matriz ajustável obtendo diferentes aberturas em v na mesma prensa dobradeira. Graças a esta modularidade é possível obter diferentes raios e ângulos de curvatura. As matrizes da série Ajustável Die System ajudam a dobrar confortavelmente chapas de várias espessuras em uma única configuração. Diferentes larguras (aberturas "V") podem ser ajustadas de acordo com as especificações necessárias de forma simples e rápida graças às barras de ajuste. disponível com diferentes aberturas de acordo com a espessura da chapa a ser dobrada. Movimento das partes móveis em 3 formas: sistema Shim Style, sistema manual e sistema motorizado. Exceto o sistema Shim Style ， o equipamento é composto por 3 partes principais: a estrutura da matriz, a estrutura de suporte e as barras de ajuste. O suporte pode ser fornecido com diferentes espigas.
Prensa hidráulica molda moldes padrão 2v, V8-V12 para dobrar placa de 1-1,5 mm , tamanho da matriz: 835*55*26 mm, 90 graus. o peso é de 9 kg. o material é 42CrMo4, a dureza é HRC47+/-3. para o ângulo, podemos fazê-lo de acordo com o seu pedido de dobra.
O tamanho do soco gooseneck: 835*120*56mm, 88 graus. o material é 42CrMo4, a dureza é HRC47+/-3. e altura 120mm, 105mm podem ser feitos de acordo com a solicitação do cliente.
Ferramentas de freio de prensa estilo americano, nossas ferramentas americanas personalizadas de todos os tipos. As matrizes de dobradeira configuráveis atendem a qualquer necessidade de conformação que você tenha!
Vantagens ▶ Dobragem fácil e rápida das caixas ▶ Fácil remoção do perfil acabado ▶ Compatível com punções/ferramentas de topo ▶ Produção individual possível
